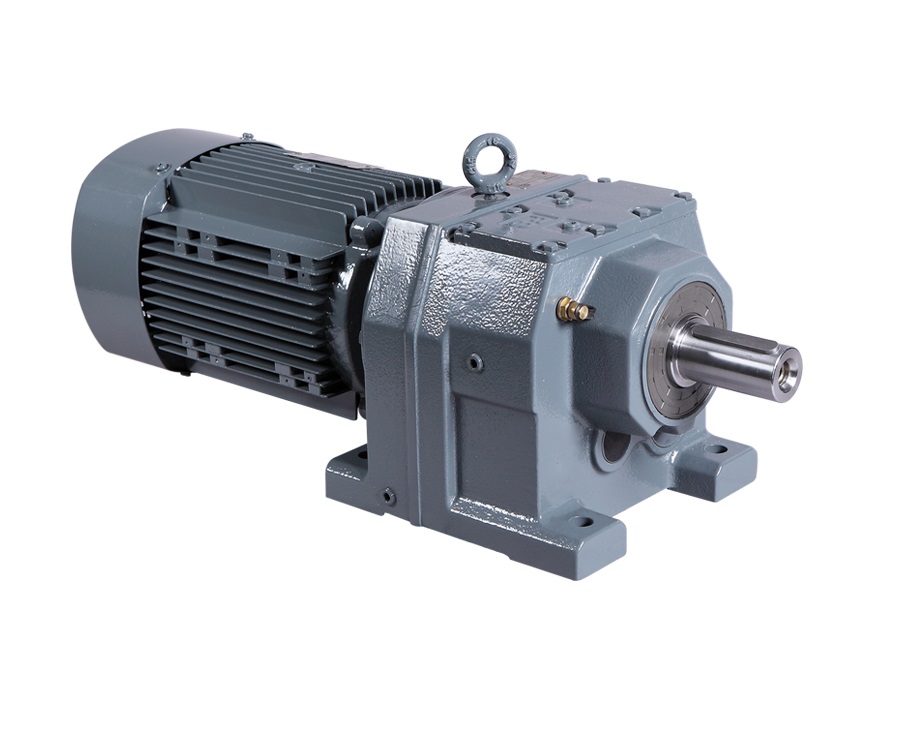

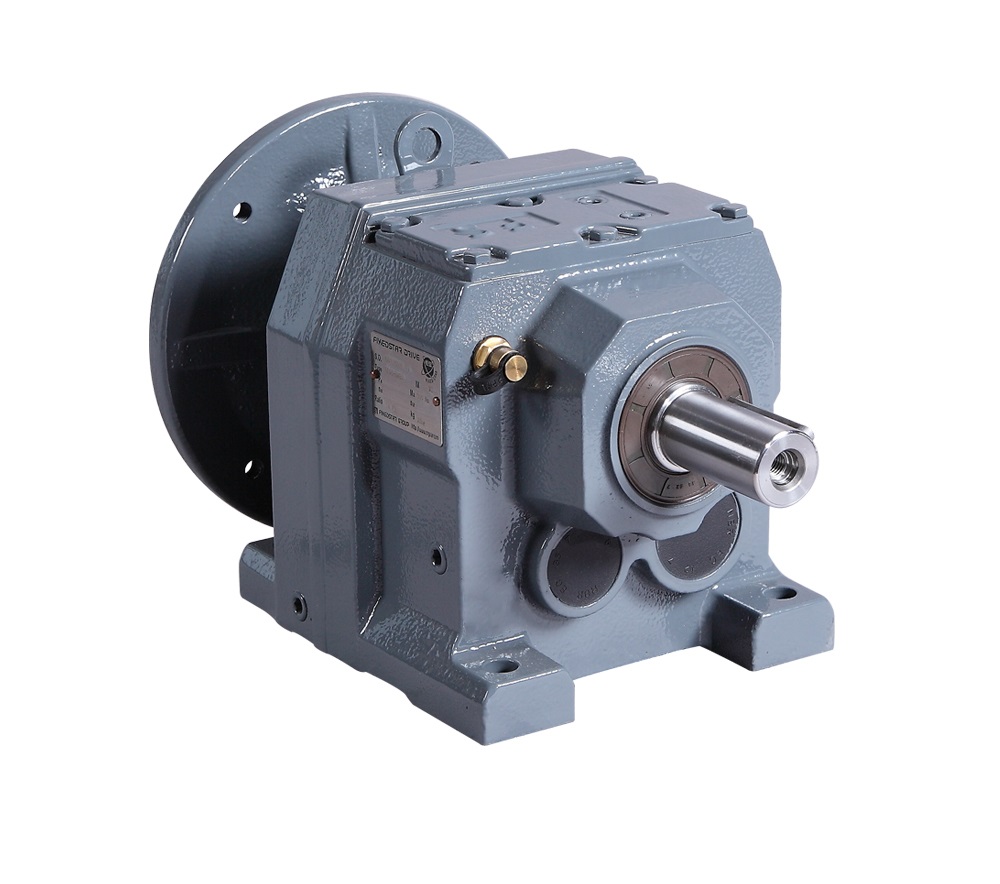

Redutor coaxial serie R

Informações

Os motores e redutores JAG são fabricados por empresas referência no mercado asiatico.

Um dos nossos fornecedores é a SIN-GEAR

Fundada em 1996, a nova fábrica cobre 120.000 metros quadrados, com 800 funcionários, capacidade diária de 2.000 peças de motoredutor, incluindo vendas, fabricante e serviço pós-venda. A fábrica totaliza mais de 300 conjuntos de máquinas CNC, localizada na província de Zhejiang, cidade de Taizhou.

Solicitar Produto

Descrição

Redutor de engrenagem da série R

Potência: 0,12 KW~~90 KW
Redução: 3~20000 (incluindo caixa de engrenagens de extensão)
Torque de saída: 61~13000NM
Tamanho da caixa: 37,47,57,67,77,87,97,107,137,147,167
Flange IEC de entrada: de 63 a 310

Componentes:
1. Carcaça: Ferro fundido
2. Engrenagens: Engrenagens helicoidais
3. Configurações de entrada:

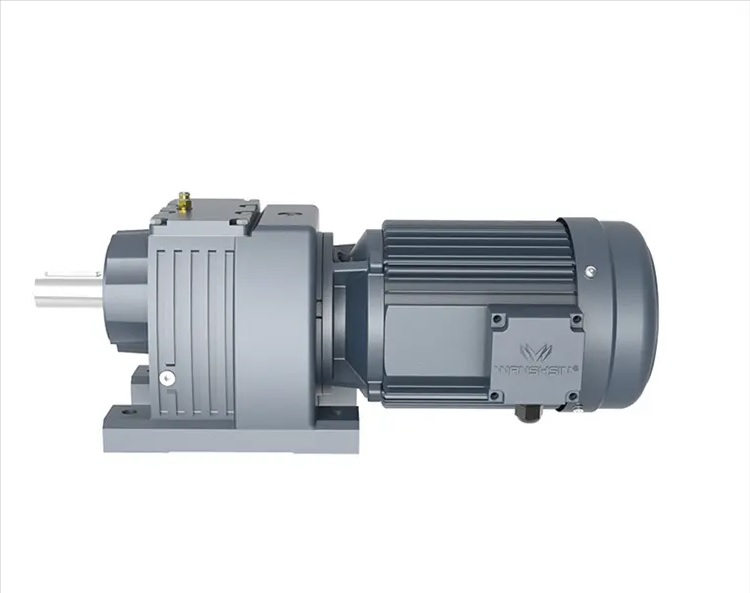

Equipado com motores elétricos
Entrada de eixo sólido

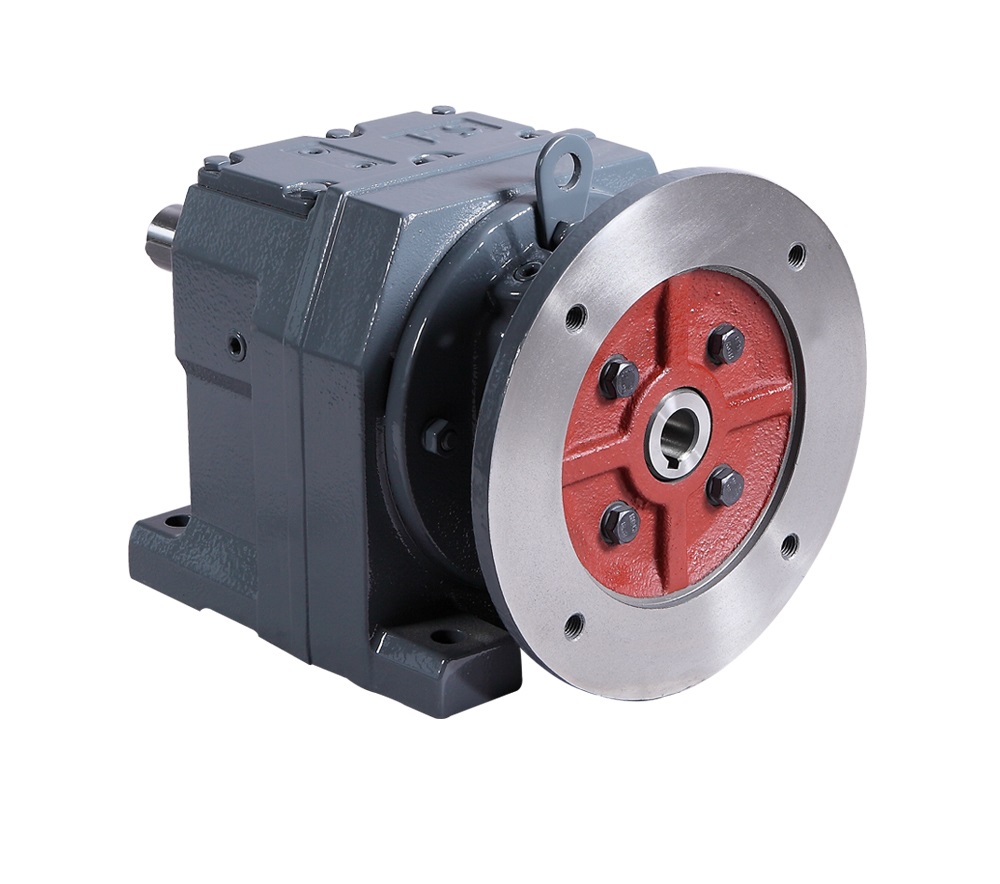

Flange do motor IEC ou NEMA

4. Motores aplicáveis:
Motor AC monofásico, Motor CA trifásico
Motores com freio
Motores multivelocidade
Motor à prova de explosão

5. Configurações de saída:
Saída de eixo sólido
Modelos:
Série R (montagem no pé): R18~R168
Série RS (montagem no pé, entrada de eixo sólido)
Série RF (montagem em flange): RF18~RF168
Série RFS (montagem em flange, entrada de eixo sólido)
Série RX (1 estágio, montagem no pé): RX38~RX158
Série RXS (1 estágio, montagem no pé, entrada de eixo sólido)
Série RXF (1 estágio, montagem no flange): RXF38~RXF158
Série RXFS (1 estágio, montagem no flange, entrada de eixo sólido)
Série RM (caixas de engrenagens de agitadores): especialmente projetadas para aplicações de agitaçãoCaracterísticas:1. Estrutura compacta, design modular
2. Tamanhos de estágio único, dois estágios e três estágios
3. Alta taxa de redução e torque alto
4. Longa vida útil
5. Pode ser combinado com outros tipos de caixas de engrenagens (como Série R, Série K, Série F, Série S, Série UDL)

Instalação:Montado no pé
Montado na flange
Lubrificação: Lubrificação por banho de óleo
Resfriamento:Resfriamento Natural

2 e 3 estágios

Modelo	Diâmetro do eixo de saída.	Diâmetro do eixo de entrada.	Potência (kW)	Redução	Torque máx. (Nm)
R/RF18	20mm	-	0,18~0,75	3,83~74,84	85
R/RF28	25mm	16 mm	0,18~3	3,37~135,09	130
R/RF38	25mm	16 mm	0,18~3	3,41~134,82	200
R/RF48	30 mm	19mm	0,18~5,5	3,83~176,88	300
R/RF58	35mm	19mm	0,18~7,5	4,39~186,89	450
R/RF68	35mm	19mm	0,18~7,5	4,29~199,81	600
R/RF78	40 mm	24mm	0,18~11	5,21~195,24	820
R/RF88	50 mm	28mm	0,55~22	5,36~246,54	1550
R/RF98	60 mm	38mm	0,55~30	4,49~289,6	3000
R/RF108	70 mm	42mm	2,2~45	5,06~245,5	4300
R/RF138	90 mm	55 mm	5,5~55	5,51~223,34	8000
R/RF148	110 mm	55 mm	11~90	5,00~163,46	13000
R/RF168	120 mm	70 mm	11~160	8,77~196,41	18000

1 estágio

Modelos	Diâmetro do eixo de saída.	Diâmetro do eixo de entrada.	Potência (kW)	Redução	Torque máx. (Nm)
RX/RXF38	20mm	16 mm	0,18~1,1	1,6~3,76	20
RX/RXF58	20mm	19mm	0,18~5,5	1,3~5,5	70
RX/RXF68	25mm	19mm	0,18~7,5	1,4~6,07	135
RX/RXF78	30 mm	24mm	1.1~11	1,42~5,63	215
RX/RXF88	40 mm	28mm	3~22	1,39~6,44	400
RX/RXF98	50 mm	38mm	5,5~30	1,42~5,82	600
RX/RXF108	60 mm	42mm	7,5~45	1,44~6,65	830
RX/RXF128	75 mm	55 mm	7,5~90	1,56~6,47	1110
RX/RXF158	90 mm	70 mm	11~132	1,63~6,22	1680
